壁掛型自記圧力計 RP-10

SNW221
SNW221 SNW221 SNW221 SNW221

壁掛型自記圧力計 RP-10  (管理コード: SNW221)

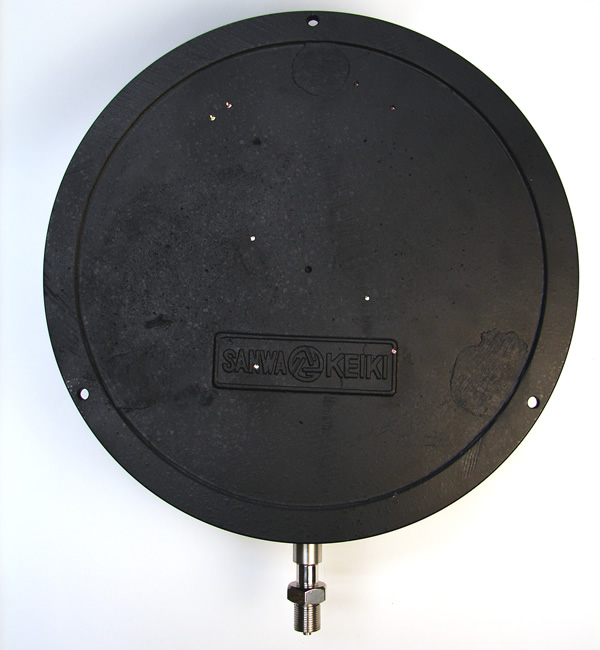

  • ケース材質 : アルミニウム鋳物
  • 記録用紙の大きさ : φ250㎜
  • 製造カテゴリ : 受注生産品

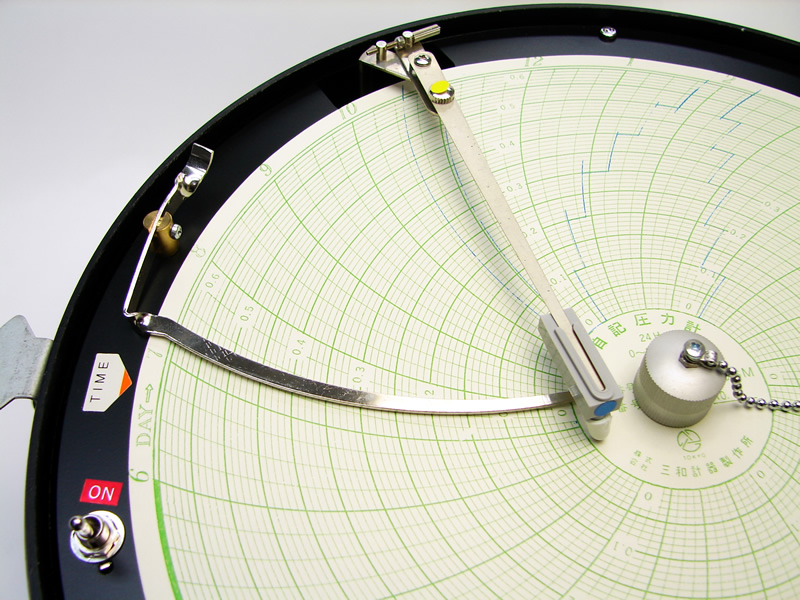

経年劣化に強い丸形アルミニウム鋳物ケースを用いた壁掛型の自記圧力計です。φ250㎜の記録用紙を採用している為、透視板越しに記録ラインを確認し易く視認性が良い特徴が有ります。
圧力変化によるブルドン管の自由端の変位を拡大し、時計装置によって回転する記録用紙に時々刻々の圧力真空変化を自動的に記録していきます。
低圧から高圧まで幅広い製作ラインナップを取り揃えており、お客様の仕様に合わせて受注生産にて製作いたします。

選定仕様一覧

 各項目をクリックして開き、仕様を選定して下さい。
  • 目盛範囲 × 1回転の時間:0 〜 1MPa × 24h 他
  • 時計タイプ:回転時間切替式クオーツ時計(1h/12h/24h)【標準】
    • ※従来の単時間回転式クオーツ時計は廃番となりました。
      在庫限りで生産終了となりますので、詳しくはお問い合わせ下さい。


      回転時間切替式クオーツ時計【標準】
      (1h/12h/24h)

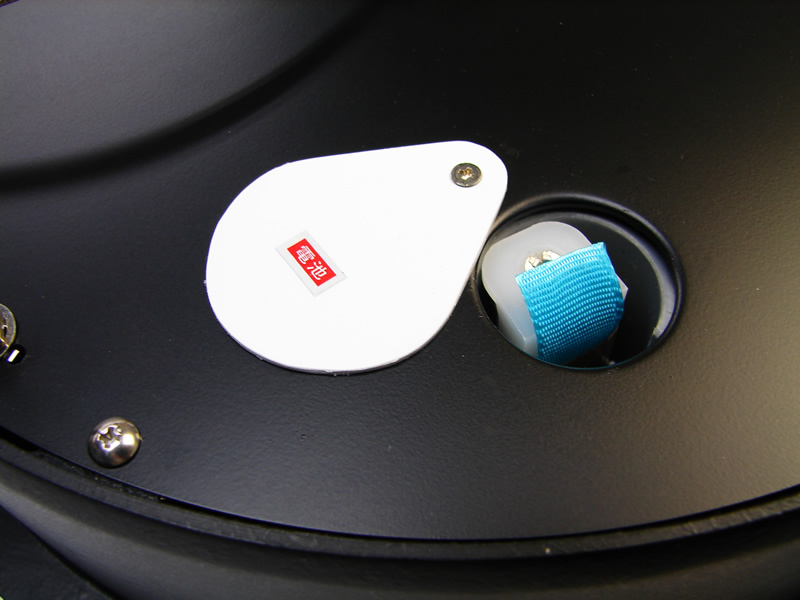

      ※単三アルカリ乾電池駆動
      回転時間切替式クオーツ時計【オプション】
      (30min/1h/2h/4h/6h/8h/12h/24h/48h/72h/96h)
      ※単三アルカリ乾電池駆動
      クロッククオーツ時計(24h)【オプション】
      ※単三アルカリ乾電池駆動
      電気時計【オプション】
      AC100V 50Hz又は60Hz ・ AC200V 50Hz又は60Hz
      ※1回転12h又は24hのみ
      手巻時計(要ご相談)【オプション】

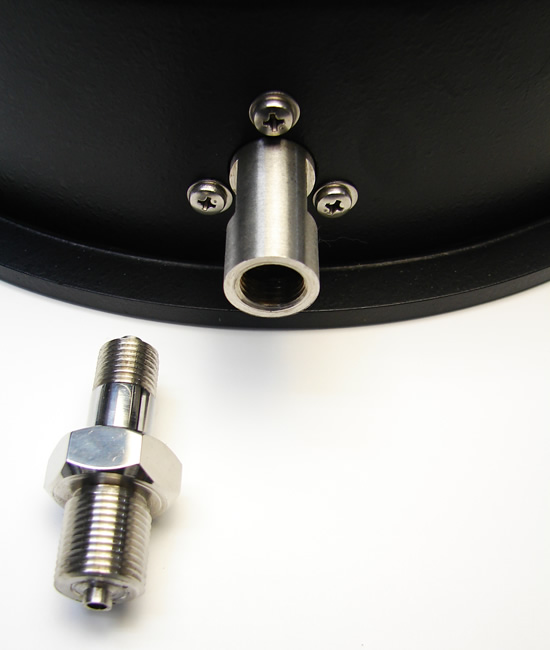

  • 圧力取出口取付ネジ:G3/8B SUS-304【標準】
    • 圧力計の取出口には以下のネジが付属します。
      G3/8B SUS-304【標準】
      G1/2B SUS-304【オプション】
※本仕様は改良のため予告なく変更する事があります

用途の一例

 各種配管内の気密漏洩検査,水圧の記録管理,油圧の記録管理,ガス圧の記録管理,医療ガスの圧力管理,空気圧(エアー)の記録管理,消防設備,給水塔,地下タンクの気密検査,その他一般工業・化学工業・鉱業・建設業・ゴム工業・石油石炭工業など圧力記録を必要とする産業での利用
