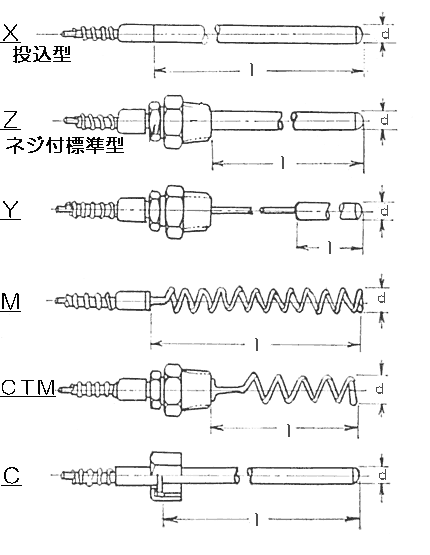

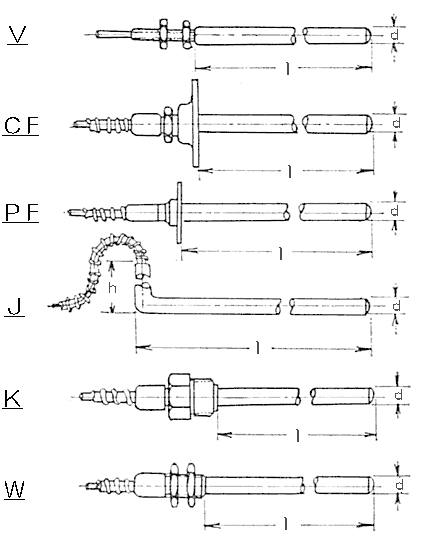

感温部の形状

感温部最小寸法　（上図　l　の値）　　　単位　�o

指示温度計　７５〜150�oφ 記録温度計 ℃　　/　　ｄ 8 10 12 14 16 8 10 12 14 16 -30 〜 50 150 115 70 70 46 250 190 121 100 68 -20 〜 30 230 175 105 95 65 385 290 178 147 95 -20 〜 50 170 130 85 80 50 280 210 131 115 63 -20 〜 80 125 100 65 60 40 200 155 100 84 58 -10 〜 50 193 147 90 85 55 325 245 152 126 84 -10 〜 80 135 105 70 65 43 220 170 105 95 63 0 〜 50 230 175 115 75 65 385 290 178 147 95 0 〜 80 150 115 70 70 46 250 190 121 100 68 0 〜 100 125 100 60 60 40 200 155 100 84 58 0 〜 120 110 85 55 50 37 170 130 84 74 53 0 〜 150 90 70 46 40 140 105 73 63 42 0 〜 200 75 60 40 40 110 85 63 52 42 0 〜 250 60 50 40 90 75 42 42 0 〜 300 55 45 40 80 65 42 0 〜 350 48 40 40 73 60 42 0 〜 400 45 40 40 65 52 0 〜 450 42 60 47 0 〜 500 40 55 47

※投込式の場合には上記寸法に２５�o加算して下さい。

ユニオン部取付ネジ主要寸法

Ａ Ｂ Ｃ Ｄ Ｇ Ｉ Ｌ Ｍ テーパーネジ （旧PT） R　1/2 （18） - 14 （15） 22φ×16山 （Ｗ22　4.14） 28×32 （26×30） 7.5 - R　3/4 （20） - 14 （15） 30×35 （32×37） 8.5 - ストレートネジ （旧PF） G1/2B 15 （18） （4） 13 （11） 28×32 （26×30） - （32φ） G3/4B 17 （18） （4） 13 （11） 30×35 （32×37） - （38φ） 3/8" = A = 16,662�o　　　　　 3/4" = A = 26,441�o 1/2" = A =20,955�o　　　　　　1" = A = 33,249�o
