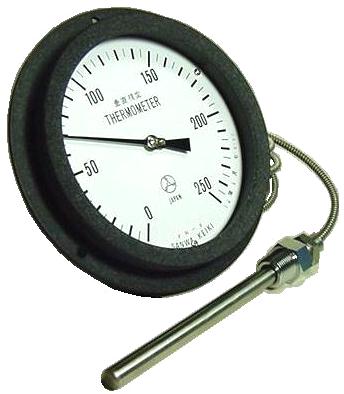

PM-6　・　PM-6F
(埋込型）



本器は液体の温度による膨張圧の変化をリード線にて指示部内ブルドン管に導き、
その動きを拡大してダイヤル（円形）式に温度指示を行わせたもので、堅牢で取り
扱いが容易　・　目盛板は鮮明、均等目盛で指示は大変読みやすい。
液体充満圧力式の精度は全金属製温度計中最も良く、信頼性が高いので各方面
に於いて非常に広く使用されている重要な物です。




外函材質 A . C　（アルミニウム）
目盛板大きさ 150㎜φ
温度測定範囲 -100～+600℃の任意
導管長さ 標準　：　2ｍ　
最高　：　20ｍ
導管材質 （SUS－304）
stainless steel
蛇管 （SUS)
stainless steel
ビニール被覆
感温部寸法 １2φ×130㎜（SUSー304）
感温部取付 ねじ付 R , G B　（旧PT , PFネジ）　：　1/2､　3/4
ねじ無し
「ねじ」材質 （SUS-304）
BSBM

目盛板一覧へ ｜ 感温部について ｜ 電気接点付について




単位　：　m/m

A 165
B 53
C 15
D 4
E 154
F 176
G 35
H 5.5
I 140
J 190
Weight 1.3Kg
R

G B		 K M
3/8 16
1/2 18
3/4 20

※　本仕様は改良のため予告なく変更する事があります。　
