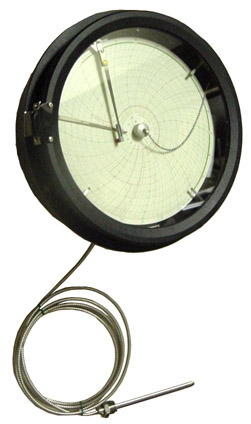

ＲＤ－１０　・　ＲＤ－１０Ｆ
（埋込型）




被測定場所の温度変化は感温部に充填された液体の膨張変化となり、導管を経て
本体内のブルドン管を変位させます。その動きは拡大され、時計装置により回転する
記録紙に指針兼記録ペン先にて自動的に記録されます。一枚の記録紙で２４時間あ
るいは一週間分の貴重なデータが得られ、しかも一目瞭然です。





温度範囲 -100～+600℃の任意の範囲
リード長さ 標準　：　２ｍ　
最長　：　２０ｍ
感温部寸法 12φ×130mm
stainless steel
感温部取り付け ねじ付 R , G B　（旧PT , PFネジ）　：　1/2､　3/4
ねじ無し
記録紙大きさ 250㎜φ
１回転の時間 12H . 24H . 168H . その他
時計 クオーツ時計、電気時計

※　温度範囲、リード長さ、時計の仕様等の変更はご相談下さい。

チャート用紙一覧へ ｜ 感温部について ｜ 電気接点付について





単位　：　m/m

詳細寸法は現在工事中です。


※　本仕様は改良のため予告なく変更する事があります。　
