サーモスタット（温度調節器）紹介

model EA series　　　　　　　　　　　　　電気用
	特 徴 ＥＡシリーズ型はトグル式スナップ作動機構を装備した、 コンパクト設計の高感度で優れた耐久力を持つ、大容量 向きのＳＰ−ＳＴ電気用サーモスタットです。 仕 様 スイッチ機構　　　　： SP-STスナップ式 ディファレンシャル　：　3〜6℃ 電気定格　　　　　　：　25Ａ , 250VAC（抵抗負荷） 　　　　　　　　　　　　　　 13Ａ , 250VAC（誘導負荷） キャピラリー長　　　：　1.200�o（2.400�oは特注になります） 用 途 乾燥機、暖房機、オーブン、パンロースター、化機、 オイルバナ−、殺菌機その他家庭用調理機、商業用諸装置、 レストラン用調理機、工場用諸装置　等。

型　番	温度調整範囲	スイッチ動作	備　考
EA3-L	15〜120℃	温度上昇でＯＦＦ	R3/8スタフィングボックス付
EA3-H	90〜288℃	〃	ニッケルメッキ付
EA-5	90〜288℃	〃	〃
EA3-HH	150〜370℃	〃	〃
EA4-L	15〜120℃	温度上昇でＯＮ	R3/8スタフィングボックス付
EA4-H	90〜288℃	〃	ニッケルメッキ付

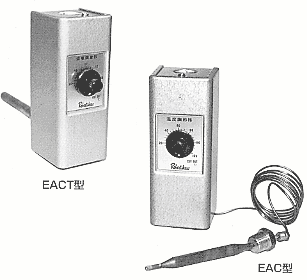

model EAC/EACT series　　　　　　　　　　　　電気用
	特 徴 ＥＡＣシリーズ型（ケース入）はＥＡ型のサーモスタットを 特別に設計された金属ケースに納めました。単体型と比較 して取付が容易となり、外観も優美堅牢に出来ています。 温水器等の缶体に直接ねじ込めるよう保護管がついた直 接挿入式のEAC-T型も有ります。 仕 様 スイッチ機構　　　　： SP-STスナップ式 ディファレンシャル　：　6.7℃max(EACT型は10℃位) 電気定格　　　　　　：　25Ａ , 250VAC（抵抗負荷） キャピラリー長　　　：　1.200�o 保護管接続　　　　 ：　R1/2(EAC-T)用 （材質：銅）

型　番	温度調整範囲	スイッチ動作	備　考
EAC-3L	15〜120℃	温度上昇でＯＦＦ	R3/8　 S.B.付
EAC-3H	90〜288℃	〃	ニッケルメッキ付
EAC-4L	15〜120℃	温度上昇でＯＮ	R3/8　 S.B.付
EAC-4H	90〜288℃	〃	ニッケルメッキ付
EAC-5	90〜288℃	温度上昇でＯＦＦ	ニッケルメッキ付
EAC-3HH	150〜370℃	〃	ニッケルメッキ付
EAC-3LT	15〜120℃	〃	銅保護管付
EAC-4LT	15〜120℃	温度上昇でＯＮ	銅保護管付

model EA19P series　　　　　　　　　　　　　　　電気用
	特　徴 EA19型は特殊液体のNaKが封入されており、液圧式サーモ スタット制御可能温度の上限３００℃を超えた４５０℃までの 温度制御を可能にしました。感熱部とキャピラリーはSUS321 のステンレス絞りだし一体成型品のため、ロー付に比べ品質 が安定しています。 仕　様 スイッチ機構　　　　： SP-STスナップ式／強制OFF付 スイッチ動作　　　　：　温度上昇でOFF ディファレンシャル　：　15℃max 電気定格　　　　　　：　30Ａ , 277VAC　抵抗負荷 　　　　　　　　　　　　　　18FLA , 72LRA , 250VAC　モーター負荷 　　　　　　　　　　　　　　125VA　PD120〜277VAC低電流用 封入液　　　　　　　 ：　NaK キャピラリー長　　　：　1.200�o キャピラリー感熱部材質　：　SUS321一体成型品 感熱部耐久温度　 ：　520℃ ※Nak：水分と激しく反応する性質があります。感熱部等が折れた 　　　　 場合は、容器に入れたふたをして処理して下さい。
