ＲＰ−８　・　ＲＰＤ−８ （２００φ丸型）

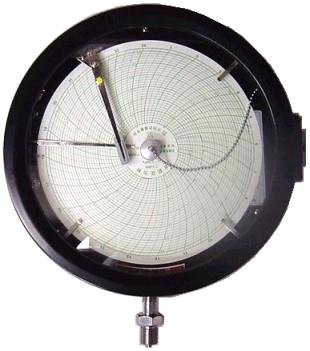

（写真は壁掛型のRP−8です。）

圧力変化によるブルドン管の自由端の変位を拡大し、時計装置により回転する 記録用紙に指針兼記録ペン先を以って、時々刻々の圧力真空変化を自動的に 記録するものです。 本器を使用した作業管理の面で、時間に対応した作業管理の面で、時間に対応 して計量を図示したところの統計図は生産性の向上と製品の均質化に於いて 十分その効果を発揮するものです。

外函材質	アルミニウム鋳物 Ａ　,　Ｃ
記録方式	カートリッジ式サインペン
記録用紙大きさ	200�oφ
圧力範囲	-0.1〜30　ＭＰａ の任意の範囲
取　　付	Ｇ　Ｂ　（旧ＰFネジ）　3/8〜1/2
一回転の時間	12時間　、　24時間　、　168時間　他
時　　計	クオーツ時計、電気時計

単位　：　m/m

― ＲＰ−８ ＲＰＤ−８ A 273 273 B 254 254 C 105 100 D 25 25 E 6 5 F 258 258 G 213 213 H 60 60 I 41 41 J 18 18 K 6.5 6.5 L - 65 M - 240 weight 3.5 3.7

※　本仕様は改良のため予告なく変更する事があります。　
