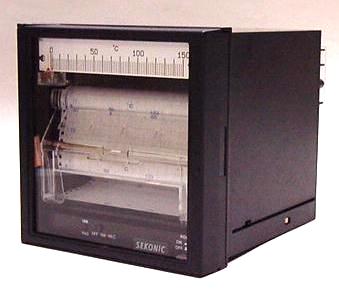

ＳＡ－１０１Ｐ
（小型記録計）
|
|

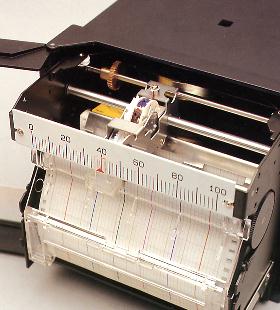

| ● 奥行き寸法150㎜の内にフル機能を生かす。 ● 重さ１．８ｋｇ（１ペン式）、夢の軽量化を実現。 ● インクパッドを早く清潔にワンタッチ交換。 ● ペンアップ機構で記録紙を何時までも美しく。 |
 |
|
| 項 目 | ペン式使用 | 打点式仕様 | |
| 入力 | 測定点数 | １，２ペン | ２，３，６点 |
| 入力種類 | 電流・電圧（10mV幅以上～10V幅まで） 熱電対 R:800℃幅以上 E:150℃幅以上 S:1000 〃 J:200 〃 B:1200 〃 T:200 〃 WRe5-26:2000 〃 K:300 〃 測温抵抗体 Pt100Ω 50℃幅以上 |
||
| 記録部 | 記録方式 | ディスポーザブルフェルトペン | インクパッド方式 |
| 記録色 | １ＣＨ赤色 ， ２ＣＨ青色 | 赤，青，緑，桃，紫，茶 | |
| 平衡時間 | 約１秒 Ｆ，Ｓ | 約３秒 Ｆ，Ｓ | |
| 打点間隔 | 電源50Hz:6秒，60Hz:5秒 | ||
| 記録紙 | 有効記録幅100mm 全長16m(12m)折り畳み紙ピッチ40mm | ||
| 記録紙送り速度 | 10-20-40mm/ｈ 標準（いずれか1速指定）確度±0.3％以下 | ||
| 性能 | 指示確度 | ±0.5％F，S以下（at23±2℃，55±10％RH） | |
| 直線性 | ±0.3％F，S以下（at23±2℃，55±10％RH） | ||
| 不感帯幅 | 0.3％F，S（at23±2℃，55±10％RH） | ||
| バーンアウト | 上限バーンアウト付（熱電対仕様） | ||
| ノーマル除去比 | 50dB | ||
| コモンモード除去比 | 140dB | ||
| 絶縁抵抗 | 100MΩ(DC500V)一分間 入力端子 ― 接地間 100MΩ(DC500V)一分間 電源端子 ― 接地間 |
||
| 耐電圧 | AC電源 AC1000V 1分間 入力端子 ― 接地間 AC1500V 1分間 電源端子 ― 接地間 |
||
| 定格 | 入力抵抗 | 電圧、熱電対、測温抵抗体1MΩ以上 直流電流250Ω | |
| 許容信号源抵抗 | ±0.3％F，S以内 電流電圧2V未満10KΩ以下，熱電対入力10KΩ以下 2V以上2KΩ以下，測温抵抗体1線当たり10Ω未満 |
||
| 消費電力 | 1ペン約７VA ２ペン約11VA | ６打点 約１３VA | |
| 電源電圧 | AC100V，110V，115V，120V，200V，220V，230V，240V， いずれか指定 |
||
| 周波数 | 50／60Hzいずれか指定 | 50／60Hz共用 | |
| 使用環境条件 | 周囲温度湿度 0～50℃ 35～85％RH | ||
| 外形・取付 | 外形寸法 | 144（W）×144（H）×150（D）mm | |
| パネルカット寸法 | 138×138mm | ||
| 取り付け姿勢 | 後方下がり0～30° | ||
| 質量 | １ペン約1.8ｋｇ ２ペン約2.0ｋｇ | ６打点 約2.0Kg | |
| オプション | 警報 | 上限，下限，上下限（１ペンに取り付け） | 上限，下限，上下限（共通設定、出力） |
| 出力形式 | リレー接点出力AC250V，3A | ||
| 外部制御 | サーボロック（指示動作開始／停止） | ||
| チャートロック（記録開始／停止） | |||
| ポータブル | ケースにゴム足，取手付 | ||
| DC駆動 | 12V 24V | ||
◆パネルカット◆ ◆外形寸法◆  |
※ 本仕様は改良のため予告なく変更する事があります。
