| ○ 概要 ○ |

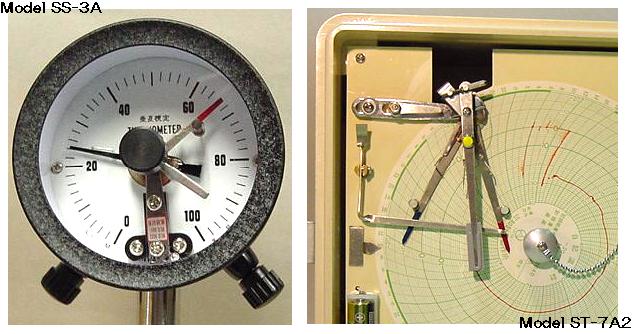

| 各型指示温度計に電気接点を装置して設定温度針に接触しますと電気回路を造り外部に設置したベル、ブザー、ランプ その他により警報信号を発します。 弊社開発の専用リレー（パーマネットリレー）と組み合わせてご使用になれば、接点や焼損や不安定な瞬間的開閉動作 のない安定確実な各種制御動作をさせる事が出来ます。 調節温度の設定は電気接点の設定針を希望温度目盛の所に置く事により容易に行う事が出来ます。 |
| 形式 | 接点材質 | 接点容量（最大） | 設定温度変更方式 | |
| １接点 | 上限又は下限 | 銀 線 | ＡＣ１００Ｖ ０.３Ａ ＡＣ２００Ｖ ０.１Ａ （抵抗負荷） |
内部調節式 外部調節式 ※ご参照 |
| ２接点 | 上 ・ 下限 | |||
| ※内部調節式 ： 外蓋（カバー）を外して直接指先で接点の設定指針を動かします。 外部調節式 ： 蓋を取ることなくガラス面中央のツマミを押して回す事により変更を行う事が出来ます。 |
| ●ご注意点 | 電気接点をいつも安定確実に動作させる為には接点を通る電流を極力小さくしたり、 火花消去回路を適切に挿入して接点の焼損や「ネバリ」を出来る限り無くす事と、接点 接触時（離れる時も同じ）の不安定な接触状態や振動による誤動作を避ける為に適当な 遅動性を持たせた回路でご利用になる事が特に大切です。 これらの点を十分に考慮して電気接点による調節制御動作を完璧なものとした弊社開発 のリレー回路 「パーマネットリレー」 （標準品 ・ 電源ＡＣ１００又は２００Ｖ 制御電流 ＡＣ２５０Ｖ１０Ａ程度まで）のご利用を広くお勧め致します。 |
