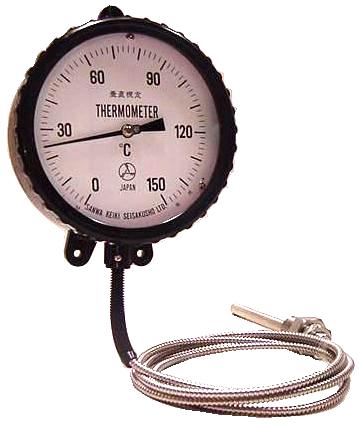

SM-6　・　SM-6F
（壁掛型）


　


本器は液体の温度による膨張圧の変化をリード線にて指示部内ブルドン管に導き、
その動きを拡大してダイヤル（円形）式に温度指示を行わせたもので、堅牢で取扱
いが容易、目盛板は鮮明、均等目盛で大変読みやすい。
液体充満圧力式の精度は全金属製温度計中最も良く、信頼性が高いので各方面
において非常に広く使用されている重要な物です。


外函材質 A . B . S
目盛板大きさ 150mmφ
温度測定範囲 -100〜+600℃の任意の範囲
導管の長さ 標準　：　２ｍ　
最長　：　２０ｍ
導管材質 stainless steel
蛇　管 stainless steel
ビニール被覆
感温部寸法 12φ×130mm
stainless steel
感温部取付 ねじ付 R , G B　（旧PT , PFネジ）　：　1/2､　3/4
ねじ無し
「ねじ」　材質 BSBM
stainless steel

目盛板一覧へ ｜ 感温部について ｜ 電気接点付について



単位　：　m/m
A 165
B 60
C 14
D 5
E 158
F 186
H 5.5
I 140
N 50
weight 1.1kg
R

G B		 K M
3/8 16
1/2 18
3/4 20

※　本仕様は改良のため予告なく変更する事があります。　
