ＳＴ−１７５　・　ＳＴ−１７５Ｆ （汎用型）

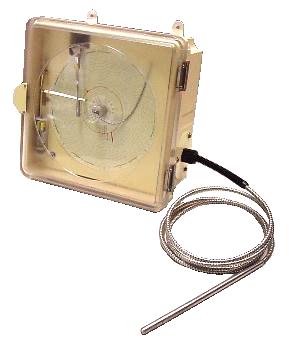

（写真は横出し型です。下出し型、埋込型も製作可能です。）

◎　主な用途　　冷凍庫、冷蔵庫、乾燥機、汽缶室、孵化室、食品保管庫、学校給食用、缶詰工場、 　　　　　　　　　　 漁業用、その他熱管理工業一般温度測定用。

○　本器は軽くて丈夫な強化プラスチック角型ケースを用いたＳＴ−８シリーズの基本型で 　　 精度の良い圧力式温度計の時計装置とを組み合わせた直接ペン書きの小型記録計 　　 です。 ○　被測定場所の温度変化は感温部に充填された液体の膨張変化となり導管を経て本体 　　 内のブルドン管を変位させます。その動きは拡大され時計装置により回転する記録紙 　　 に指針兼記録ペン先にて自動的に記録されます。 ○　一枚の記録用紙で２４時間、あるいは一週間分の貴重なデータが得られ、しかも一目 　　 瞭然です。 ○　壁掛型、埋込型のご指定を願います。

◆　標準目盛範囲　◆

標準目盛範囲　℃	一目盛の値　℃
-40　〜　+40	2
0　〜　 50	1
0　〜　100	2
0　〜　120	2
0　〜　150	2
0　〜　200	4
0　〜　300	5

外　函　材　質	A.B.S.　強化プラスチック
記録用紙大きさ	直径　175�oφ
温度測定範囲	-40　〜　+300　℃の任意の範囲
蛇　　管	ステンレス
導　管　材　質	ステンレス　　SUS-304
導　管　長　さ	標準　2ｍ　〜　最高　20ｍ

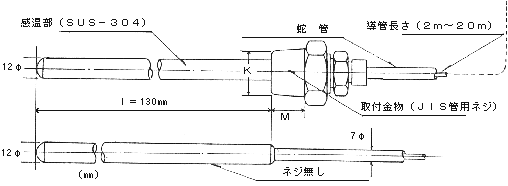

感温部寸法	標準　12φ　×　130�o
感温部材質	ステンレス　SUS-304
感温部取付	R、G B （旧 PT、PF）　「管用ネジ」　 　　　　　　　　　　　　　　 「ネジなし」
一回転の時間	24時間 、 168時間 、 744時間
時　　計	クオーツ時計、電気時計

※　温度範囲、リード長さ、時計の仕様等の変更はご相談下さい。

チャート用紙一覧へ

｜

感温部について

｜

電気接点付について

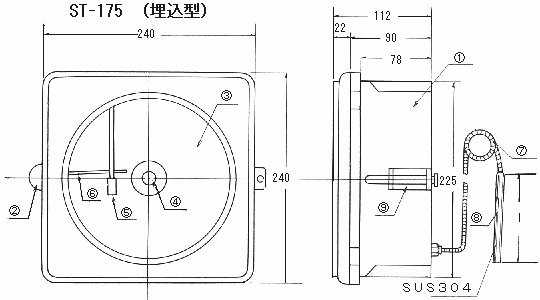

単位　m/m

パネルカット Ｗ＝２３０ Ｈ＝２３０ No.　　名称 �@.　　本体 �A.　　扉ツマミ �B.　　記録紙 �C.　　記録紙押え �D.　　記録ペン �E.　　ペン上げ �F.　　リード線 �G.　　感熱部 �H.　　取付脚
R G B K M 3/8 16 1/2 18 3/4 20

※　本仕様は改良のため予告なく変更する事があります。　
