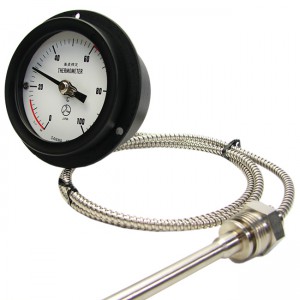

埋込型指示温度計 PM-3

SNW021
SNW021 SNW021

埋込型指示温度計 PM-3  (管理コード: SNW021)

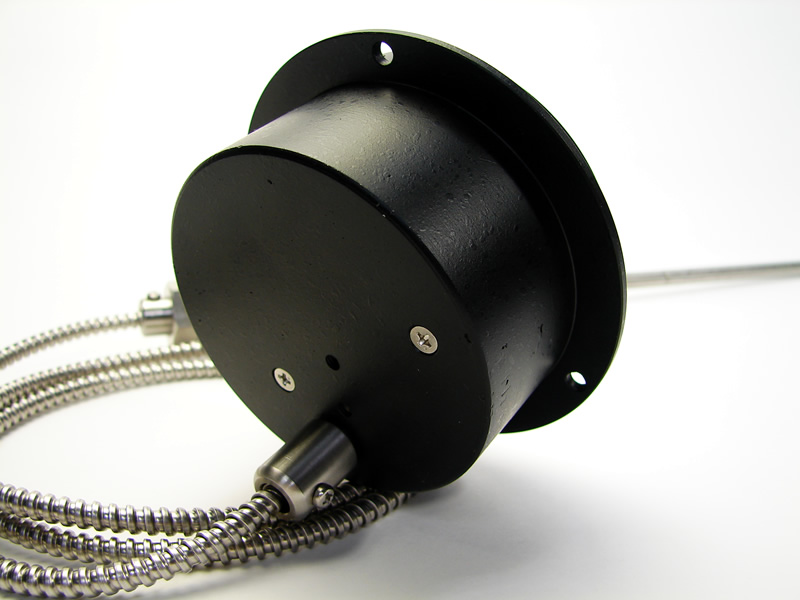

  • ケース材質 : アルミニウム鋳物

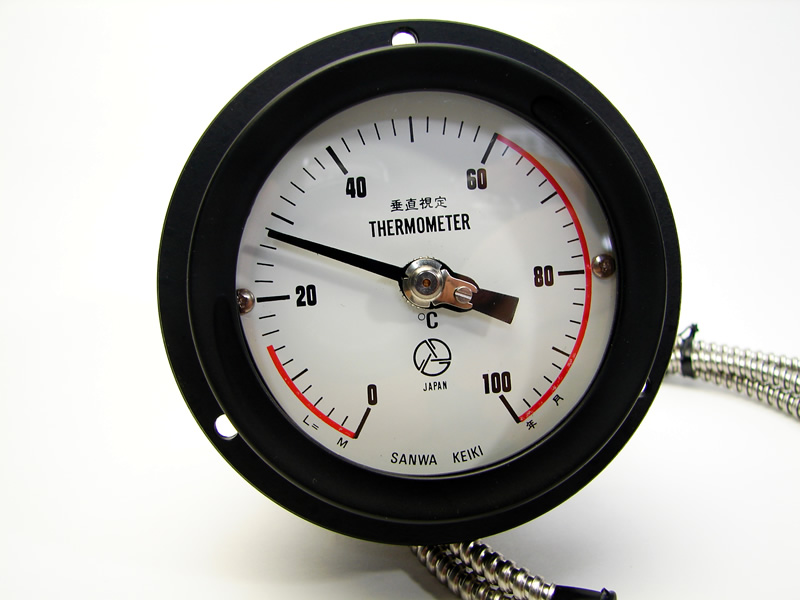

  • 目盛板大きさ : φ75㎜
  • 製造カテゴリ : 受注生産品

制御盤等のパネルカットに埋め込んで設置するタイプの隔測指示温度計。
本体内部に封入された液体温度による膨張圧の変化を利用した金属製温度計です。感温部で温度を感知し、リード線を経てブルドン管に導き、その動きを拡大して温度指示を行います。
電源が不要なため取扱いが容易です。また均等目盛の為に示度が読みやすい特徴があります。液体充満圧力式の精度は全金属製温度計中最も良く、信頼性が高いので各方面において非常に幅広く利用されております。

選定仕様一覧

 各項目をクリックして開き、仕様を選定して下さい。
  • 目盛範囲:0 〜 100℃ 他
    • 精度:1目盛以内が許容誤差です
      0 〜 50 ℃
      0 〜 80 ℃
      0 〜 100 ℃
      0 〜 100 ℃
      0 〜 120 ℃
      0 〜 150 ℃
      0 〜 200 ℃
      0 〜 250 ℃
      0 〜 300 ℃
      100 〜 300 ℃
      -10 〜 +40 ℃
      -10 〜 +50 ℃
      -20 〜 +30 ℃
      -20 〜 +80 ℃
      -20 〜 +100 ℃
      -30 〜 +50 ℃
      -30 〜 +120 ℃
      -40 〜 +110 ℃
  • 導管長:L = 2m SUS-304【標準】
    • 最長10mまで製作可。10cm単位でご指定下さい。
      ※型式の語尾に『F』が付く食品用は、最長7m程度まで(要相談)
      蛇管タイプ【標準】
      ビニール被覆蛇管タイプ【オプション】
      裸リードタイプ【オプション】
      ※感温部が投込式の場合のみ対応可
  • 感温部寸法:l = φ12 × 130㎜(ネジ下) SUS-304 取付ネジ付【標準】
    • 温度範囲により最小寸法(l寸法)が変わります。詳しくはお問い合わせ下さい。
      ※型式の語尾に『F』が付く食品用は、標準寸法がφ10×130㎜(ネジ下)になります
      取付ネジ付き【標準】
      l寸法はネジ下
      可動ネジ付き【オプション】
      (コンプレッションフィッティング)
      l寸法は感温部全長
      投込式【オプション】
      l寸法は感温部全長
      簡易フランジ付き【オプション】
      l寸法はフランジ下
      簡易可動フランジ付き【オプション】
      l寸法は感温部全長
      1/4 Wナット付き【オプション】
      l寸法はネジ切下
      L型式【オプション】
      l寸法は90度曲がり以下
      Bリード式(タワミ式)【オプション】
      l寸法はBリード下
  • 感温部取付ネジ:R3/4 SUS-304【標準】
    • 温度計の感温部(取付ネジ付タイプの場合)には以下のネジが付属します。
      R3/4 SUS-304【標準】
      R1/2 SUS-304【オプション】
※本仕様は改良のため予告なく変更する事があります

用途の一例

 各種配管内の温度測定,化学薬品等の温度測定,食品機械等への組み込み,各種洗浄機への組み込み,各種乾燥機への組み込み,その他一般工業・食品工業・化学工業・鉱業・建設業・ゴム工業・石油石炭工業など熱管理を必要とする産業での利用
