携帯型自記温圧計 RTP-10BF

SNW322
SNW322 SNW322 SNW322 SNW322

携帯型自記温圧計 RTP-10BF  (管理コード: SNW322)

  • ケース材質 : アルミニウム鋳物
  • 記録用紙の大きさ : φ250㎜
  • 製造カテゴリ : 受注生産品

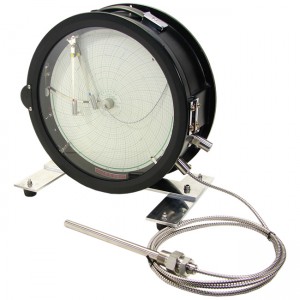

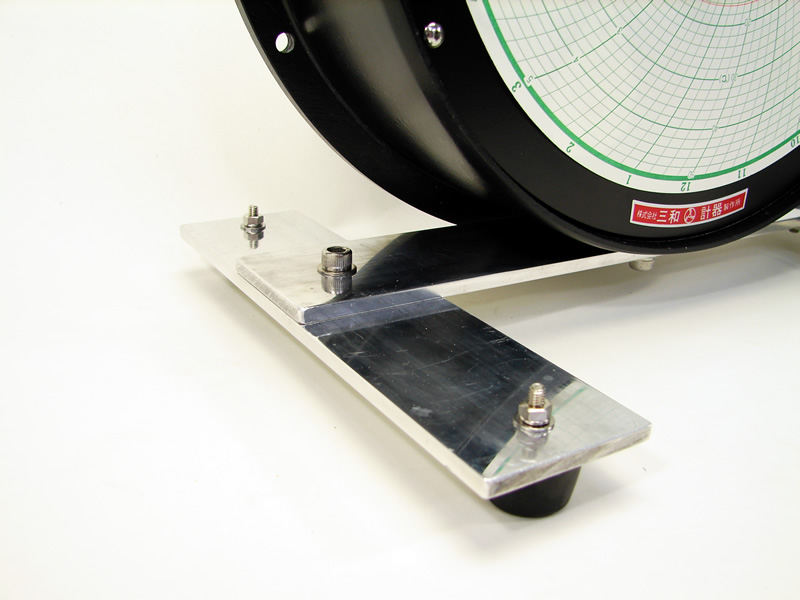

取手と脚が付いた携帯型の自記温圧計です。大型のφ250㎜記録用紙を採用しており、現場での視認性・携帯性を兼備えた機種です。

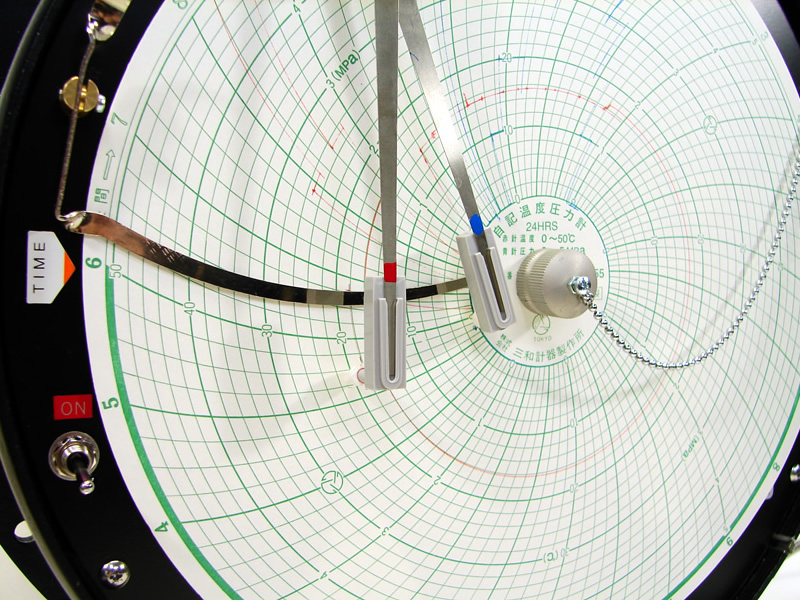

被測定対象の温度と圧力を1枚の記録用紙に同時記録し、赤ペンは温度・青ペンは圧力で差別化します。
温度指示には液体充満圧力式のブルドン管の変位を、圧力指示には圧力変化によるブルドン管の変位を利用し、時計装置によって回転する記録用紙に時々刻々の温度・圧力真空変化を自動的に記録します。
受注生産方式の為、お客様の仕様に合った様々な温度範囲・圧力範囲と1回転の時間、導管長、感温部の寸法・形状等をご選定頂けます。

選定仕様一覧

 各項目をクリックして開き、仕様を選定して下さい。
  • 目盛範囲 × 1回転の時間:0 〜 50℃ / 0 〜 5MPa × 24h 他
    • 精度:1目盛以内が許容誤差です
      用紙No. 大きさ
      (㎜φ)
      温度範囲(下)
      (℃)
      温度範囲(上)
      (℃)
      圧力範囲
      (MPa)
      一回転の時間
      (h)
      TP-1-1515 250 -10 50 1.5 24
      TP-1-M153 250 -10 50 3.0 24
      TP-1-15150 250 -10 50 15.0 24
      TP-1-2106 250 -20 100 6.0 24
      TP-1-M21235 250 -20 120 3.5 24
      TP-1-1235 250 -20 120 35.0 24
      TP-1-51 250 0 50 1.0 24
      TP-1-52 250 0 50 2.0 24
      TP-1-53 250 0 50 3.0 24
      TP-1-55 250 0 50 5.0 24
      TP-1-510 250 0 50 10.0 24
      TP-1-105 250 0 100 5.0 24
      TP-1-1010 250 0 100 10.0 24
      TP-123 250 0 120 3.0 24
      TV-1M 250 0 150 -0.1〜+0.2 24
      TP-1-201 250 0 200 1.0 24
      XTP-1401 250 -10 40 0.1 1
      XTV-1-480 250 0 40 800(kPa) 1
      XTP-1-51 250 0 50 1.0 1
      XTV-1-52 250 0 50 2.0 1
      TP-1-M155 250 -10 50 1.5 4
      ※現在新規製作が不可(用紙販売のみ)となっている仕様の記録用紙も一覧へ掲載されています。
      詳しくはお問合せ下さい。
  • 時計タイプ:回転時間切替式クオーツ時計(1h/12h/24h)【標準】
    • ※従来の単時間回転式クオーツ時計は廃番となりました。
      在庫限りで生産終了となりますので、詳しくはお問い合わせ下さい。


      回転時間切替式クオーツ時計【標準】
      (1h/12h/24h)
      ※単三アルカリ乾電池駆動
      回転時間切替式クオーツ時計【オプション】
      (30min/1h/2h/4h/6h/8h/12h/24h/48h/72h/96h)
      ※単三アルカリ乾電池駆動
      クロッククオーツ時計(24h)【オプション】
      ※単三アルカリ乾電池駆動
      電気時計【オプション】
      AC100V 50Hz又は60Hz ・ AC200V 50Hz又は60Hz
      ※1回転12h又は24hのみ
      手巻時計(要ご相談)【オプション】
  • 導管長:L = 2m SUS-304【標準】
    • 最長7mまで製作可。10cm単位でご指定下さい。
      ※5m以上はご相談下さい
      蛇管タイプ【標準】
      ビニール被覆蛇管タイプ【オプション】
      裸リードタイプ【オプション】
      ※感温部が投込式の場合のみ対応可
  • 感温部寸法:l = φ10 × 130㎜(ネジ下) SUS-304 取付ネジ付【標準】
    • 温度範囲により最小寸法(l寸法)が変わります。詳しくはお問い合わせ下さい。
      取付ネジ付き【標準】
      l寸法はネジ下
      可動ネジ付き【オプション】
      (コンプレッションフィッティング)
      l寸法は感温部全長
      投込式【オプション】
      l寸法は感温部全長
      簡易フランジ付き【オプション】
      l寸法はフランジ下
      簡易可動フランジ付き【オプション】
      l寸法は感温部全長
      1/4 Wナット付き【オプション】
      l寸法はネジ切下
      L型式【オプション】
      l寸法は90度曲がり以下
      Bリード式(タワミ式)【オプション】
      l寸法はBリード下
  • 感温部取付ネジ:R3/4 SUS-304【標準】
    • 温度計の感温部(取付ネジ付タイプの場合)には以下のネジが付属します。
      R3/4 SUS-304【標準】
      R1/2 SUS-304【オプション】

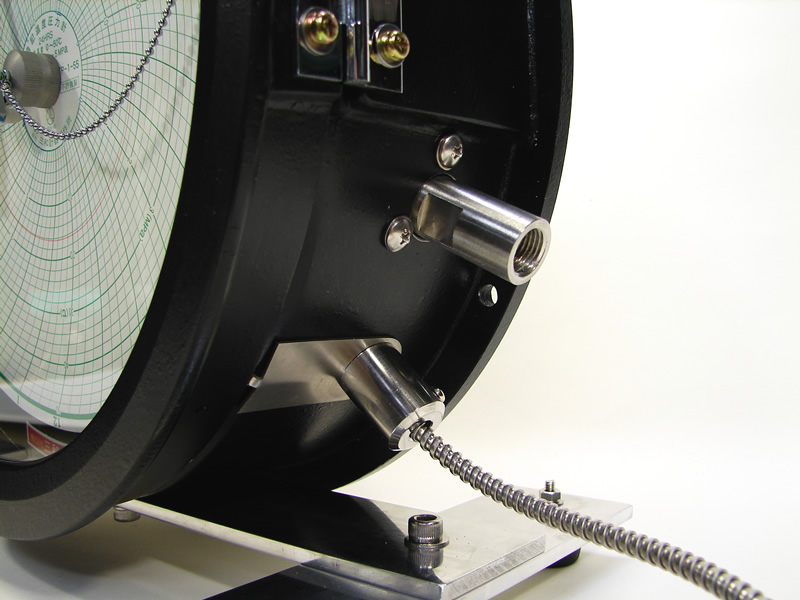

  • 圧力取出口取付ネジ:G3/8B SUS-304【標準】
    • 圧力計の取出口には以下のネジが付属します。
      G3/8B SUS-304【標準】
      G1/2B SUS-304【オプション】
※本仕様は改良のため予告なく変更する事があります

用途の一例

 温度記録を伴う各種配管内の気密漏洩検査,各種プラント内で温度圧力記録管理(主に携帯型),石油関連施設での温度圧力記録管理,石油パイプラインでの温度圧力記録管理,消防設備,地下タンクの温度記録や気密検査,その他一般工業・食品工業・化学工業・鉱業・建設業・ゴム工業・石油石炭工業など温度記録、圧力記録を必要とする産業での利用
