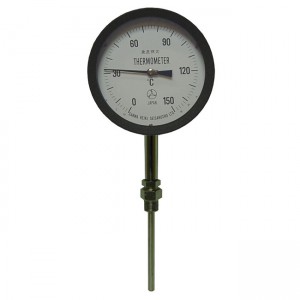

ステムS型指示温度計 SS-6・SS-6F

SNW043

ステムS型指示温度計 SS-6・SS-6F  (管理コード: SNW043)

  • ケース材質 : A.B.S樹脂 アルミニウム鋳物(オプション)
  • 目盛板大きさ : φ150㎜
  • 製造カテゴリ : 受注生産品

タンクや配管等に直接挿入して使用するタイプの指示温度計。
本体内部に封入された液体温度による膨張圧の変化を利用した金属製温度計です。感温部で温度を感知し、ブルドン管に導き、その動きを拡大して温度指示を行います。
電源が不要なため取扱いが容易です。また均等目盛の為に示度が読みやすい特徴があります。液体充満圧力式の精度は全金属製温度計中最も良く、信頼性が高いので各方面において非常に幅広く利用されております。

※語尾に『F』が付く型式は食品用です

選定仕様一覧

 各項目をクリックして開き、仕様を選定して下さい。
  • 目盛範囲:0 〜 100℃ 他
    • 精度:1目盛以内が許容誤差です
      0 〜 50 ℃
      0 〜 80 ℃
      0 〜 100 ℃
      0 〜 120 ℃
      0 〜 150 ℃
      0 〜 200 ℃
      0 〜 250 ℃
      0 〜 300 ℃
      20 〜 60 ℃
      -10 〜 +50 ℃
      -10 〜 +90 ℃
      -20 〜 +50 ℃
      -20 〜 +80 ℃
      -20 〜 +180 ℃
      -30 〜 +50 ℃
      -30 〜 +70 ℃
      -30 〜 +120 ℃
      -30 〜 +150 ℃
      -40 〜 +80 ℃
      -50 〜 +50 ℃
      -50 〜 +100 ℃
      -60 〜 +40 ℃
      -100 〜 +50 ℃
  • 感温部寸法:l = φ12 × 130㎜(ネジ下) SUS-304 取付ネジ付【標準】
    • 温度範囲により最小寸法(l寸法)が変わります。詳しくはお問い合わせ下さい。
      ※型式の語尾に『F』が付く食品用は、標準寸法がφ10×130㎜(ネジ下)になります
      取付ネジ付き【標準】
      l寸法はネジ下
      可動ネジ付き【オプション】
      (コンプレッションフィッティング)
      l寸法は感温部全長
      投込式【オプション】
      l寸法は感温部全長
      簡易フランジ付き【オプション】
      l寸法はフランジ下
      簡易可動フランジ付き【オプション】
      l寸法は感温部全長
      1/4 Wナット付き【オプション】
      l寸法はネジ切下
      L型式【オプション】
      l寸法は90度曲がり以下
      Bリード式(タワミ式)【オプション】
      l寸法はBリード下
  • 感温部取付ネジ:R3/4 SUS-304【標準】
    • 温度計の感温部(取付ネジ付タイプの場合)には以下のネジが付属します。
      R3/4 SUS-304【標準】
      R1/2 SUS-304【オプション】
  • 電気接点:なし【標準】
    • オプションで1接点付き又は2接点付きをご指定頂けます。
      電気接点とは電気回路を開閉する部品で、設定した温度に到達すると回路をON又はOFFにし、外部に設置したベル・ブザー・ランプ他により警報信号を発します。
      ※1接点付きの場合は型式の語尾に(A)が、2接点付きの場合は(A-2)が付与されます
      ※写真は電気接点付きモデルの例です

      仕 様

      形式 接点材質 接点容量(最大) 接点温度変更方式
      1接点 上限又は下限 銀線 AC100V 0.3A
      AC200V 0.1A
      (抵抗負荷)
      外部調整式
      2接点 上限・下限
      外部調整式 蓋を取ることなくガラス面中央のツマミを押して回す事により変更を行う事が出来ます。

      ご注意事項

      電気接点をいつも安定確実に動作させる為には接点を通る電流を極力小さくしたり、火花消去回路を適切に挿入して接点の焼損や「ネバリ」を出来る限り無くす事と、接点接触時(離れる時も同じ)の不安定な接触状態や振動による誤動作を避ける為に適当な遅動性を持たせた回路でご利用になる事が特に大切です。
※本仕様は改良のため予告なく変更する事があります

用途の一例

 各種タンク内の温度測定,各種配管内の温度測定,コーヒー焙煎機への組み込み,その他一般工業・食品工業・化学工業・鉱業・建設業・ゴム工業・石油石炭工業など熱管理を必要とする産業での利用
