壁掛型自記温圧計 RTP-10F

SNW321
SNW321 SNW321 SNW321

壁掛型自記温圧計 RTP-10F  (管理コード: SNW321)

  • ケース材質 : アルミニウム鋳物
  • 記録用紙の大きさ : φ250㎜
  • 製造カテゴリ : 受注生産品

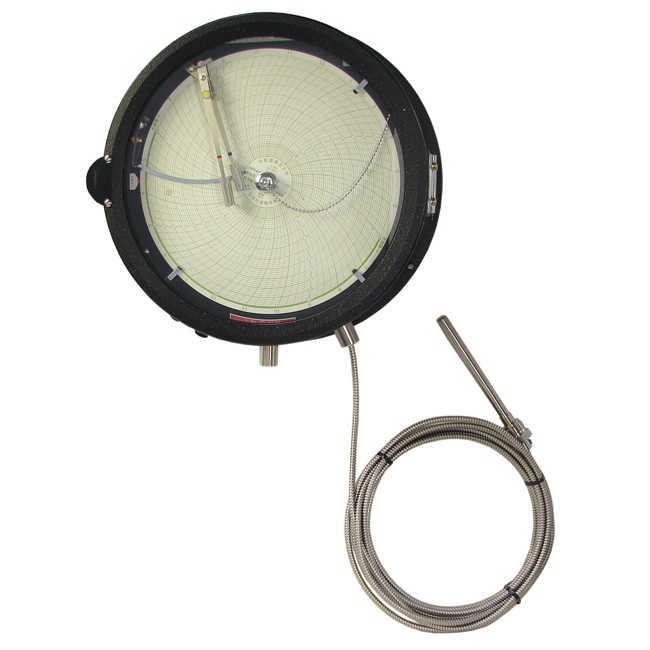

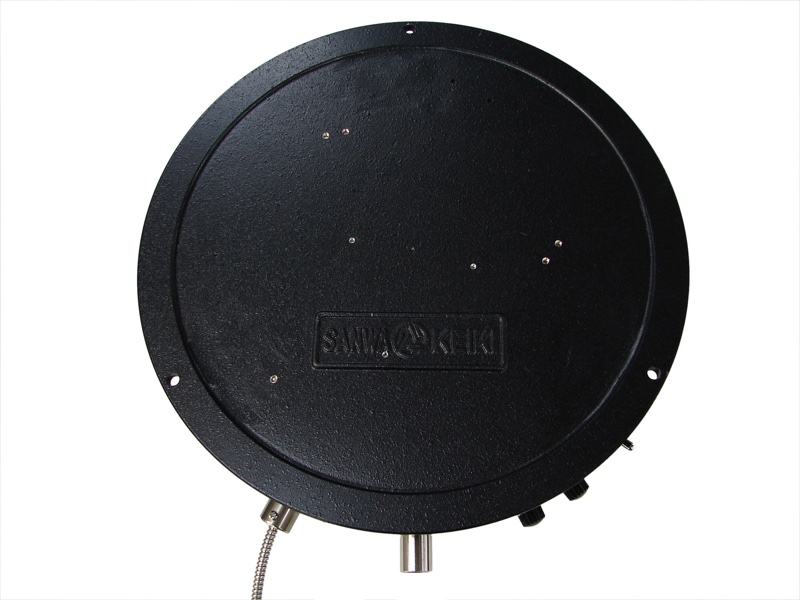

経年劣化に強い丸形アルミニウム鋳物ケースを用いた壁掛型の自記温圧計です。φ250㎜の記録用紙を採用している為、透視板越しに記録ラインを確認し易く視認性が良い特徴が有ります。

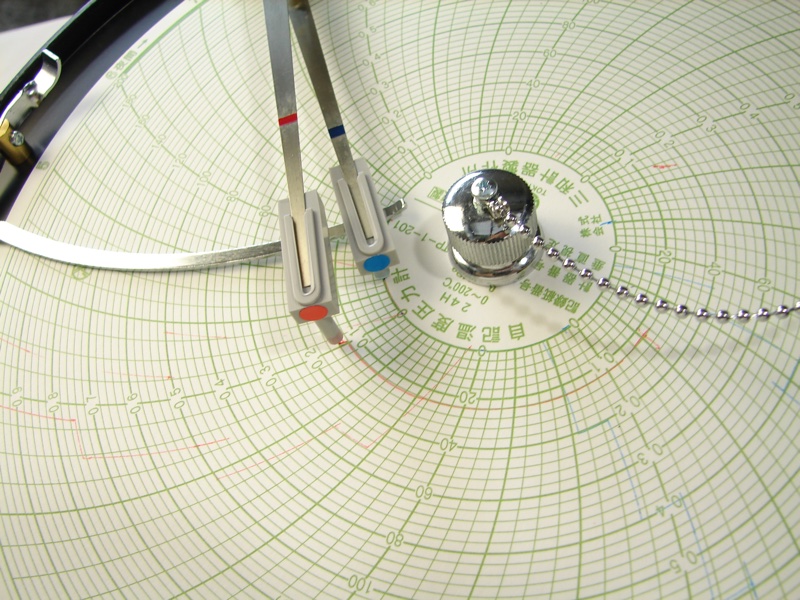

被測定対象の温度と圧力を1枚の記録用紙に同時記録し、赤ペンは温度・青ペンは圧力で差別化します。
温度指示には液体充満圧力式のブルドン管の変位を、圧力指示には圧力変化によるブルドン管の変位を利用し、時計装置によって回転する記録用紙に時々刻々の温度・圧力真空変化を自動的に記録します。
受注生産方式の為、お客様の仕様に合った様々な温度範囲・圧力範囲と1回転の時間、導管長、感温部の寸法・形状等をご選定頂けます。

選定仕様一覧

 各項目をクリックして開き、仕様を選定して下さい。
  • 目盛範囲 × 1回転の時間:0 〜 50℃ / 0 〜 5MPa × 24h 他
    • 精度:1目盛以内が許容誤差です
      用紙No. 大きさ
      (㎜φ)
      温度範囲(下)
      (℃)
      温度範囲(上)
      (℃)
      圧力範囲
      (MPa)
      一回転の時間
      (h)
      TP-1-1515 250 -10 50 1.5 24
      TP-1-M153 250 -10 50 3.0 24
      TP-1-15150 250 -10 50 15.0 24
      TP-1-2106 250 -20 100 6.0 24
      TP-1-M21235 250 -20 120 3.5 24
      TP-1-1235 250 -20 120 35.0 24
      TP-1-51 250 0 50 1.0 24
      TP-1-52 250 0 50 2.0 24
      TP-1-53 250 0 50 3.0 24
      TP-1-55 250 0 50 5.0 24
      TP-1-510 250 0 50 10.0 24
      TP-1-105 250 0 100 5.0 24
      TP-1-1010 250 0 100 10.0 24
      TP-123 250 0 120 3.0 24
      TV-1M 250 0 150 -0.1〜+0.2 24
      TP-1-201 250 0 200 1.0 24
      XTP-1401 250 -10 40 0.1 1
      XTV-1-480 250 0 40 800(kPa) 1
      XTP-1-51 250 0 50 1.0 1
      XTV-1-52 250 0 50 2.0 1
      TP-1-M155 250 -10 50 1.5 4
      ※現在新規製作が不可(用紙販売のみ)となっている仕様の記録用紙も一覧へ掲載されています。
      詳しくはお問合せ下さい。
  • 時計タイプ:回転時間切替式クオーツ時計(1h/12h/24h)【標準】
    • ※従来の単時間回転式クオーツ時計は廃番となりました。
      在庫限りで生産終了となりますので、詳しくはお問い合わせ下さい。


      回転時間切替式クオーツ時計【標準】
      (1h/12h/24h)
      ※単三アルカリ乾電池駆動
      回転時間切替式クオーツ時計【オプション】
      (30min/1h/2h/4h/6h/8h/12h/24h/48h/72h/96h)
      ※単三アルカリ乾電池駆動
      クロッククオーツ時計(24h)【オプション】
      ※単三アルカリ乾電池駆動
      電気時計【オプション】
      AC100V 50Hz又は60Hz ・ AC200V 50Hz又は60Hz
      ※1回転12h又は24hのみ
      手巻時計(要ご相談)【オプション】
  • 導管長:L = 2m SUS-304【標準】
    • 最長7mまで製作可。10cm単位でご指定下さい。
      ※5m以上はご相談下さい
      蛇管タイプ【標準】
      ビニール被覆蛇管タイプ【オプション】
      裸リードタイプ【オプション】
      ※感温部が投込式の場合のみ対応可
  • 感温部寸法:l = φ10 × 130㎜(ネジ下) SUS-304 取付ネジ付【標準】
    • 温度範囲により最小寸法(l寸法)が変わります。詳しくはお問い合わせ下さい。
      取付ネジ付き【標準】
      l寸法はネジ下
      可動ネジ付き【オプション】
      (コンプレッションフィッティング)
      l寸法は感温部全長
      投込式【オプション】
      l寸法は感温部全長
      簡易フランジ付き【オプション】
      l寸法はフランジ下
      簡易可動フランジ付き【オプション】
      l寸法は感温部全長
      1/4 Wナット付き【オプション】
      l寸法はネジ切下
      L型式【オプション】
      l寸法は90度曲がり以下
      Bリード式(タワミ式)【オプション】
      l寸法はBリード下
  • 感温部取付ネジ:R3/4 SUS-304【標準】
    • 温度計の感温部(取付ネジ付タイプの場合)には以下のネジが付属します。
      R3/4 SUS-304【標準】
      R1/2 SUS-304【オプション】

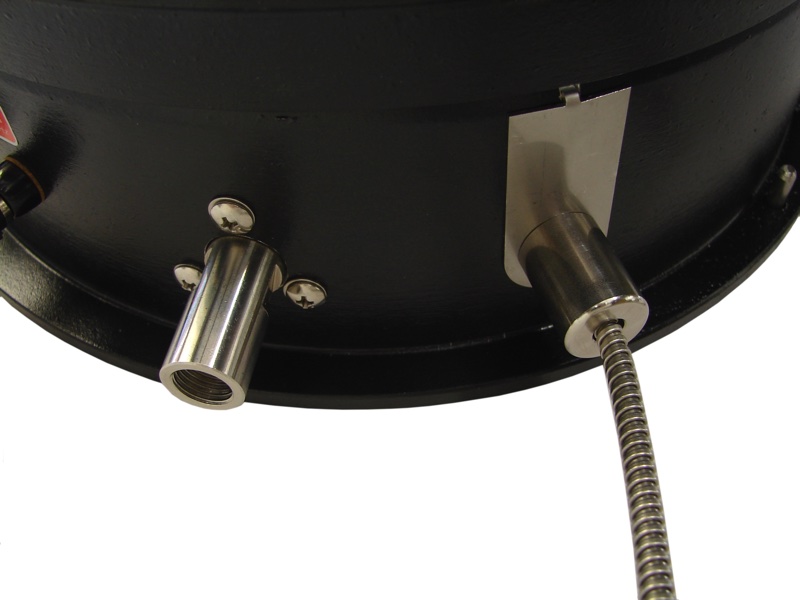

  • 圧力取出口取付ネジ:G3/8B SUS-304【標準】
    • 圧力計の取出口には以下のネジが付属します。
      G3/8B SUS-304【標準】
      G1/2B SUS-304【オプション】
※本仕様は改良のため予告なく変更する事があります

用途の一例

 温度記録を伴う各種配管内の気密漏洩検査,各種プラント内で温度圧力記録管理(主に携帯型),石油関連施設での温度圧力記録管理,石油パイプラインでの温度圧力記録管理,消防設備,地下タンクの温度記録や気密検査,その他一般工業・食品工業・化学工業・鉱業・建設業・ゴム工業・石油石炭工業など温度記録、圧力記録を必要とする産業での利用
