携帯型自記温圧計　STP-BF

携帯型自記温圧計　STP-BF (管理コード: SNW311)

ケース材質 : A.B.S樹脂
記録用紙の大きさ : φ175㎜又はφ200㎜
製造カテゴリ : 受注生産品

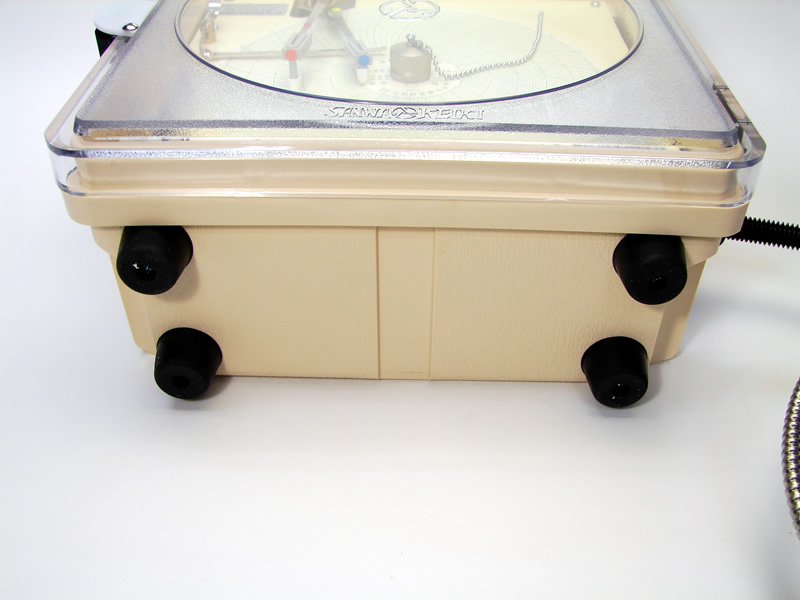

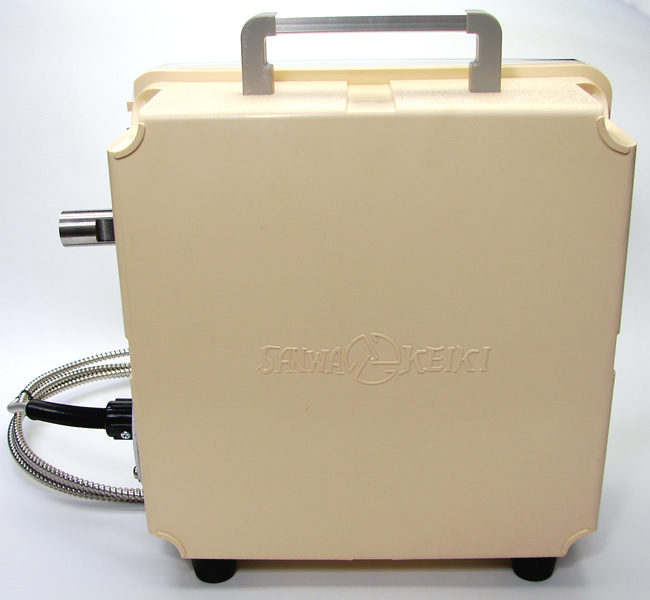

軽くて丈夫な強化プラスチック（A.B.S樹脂）ケースを用いた自記温圧計です。本体には取手とゴム脚が付いており、持ち運びが必要な現場で活躍します。

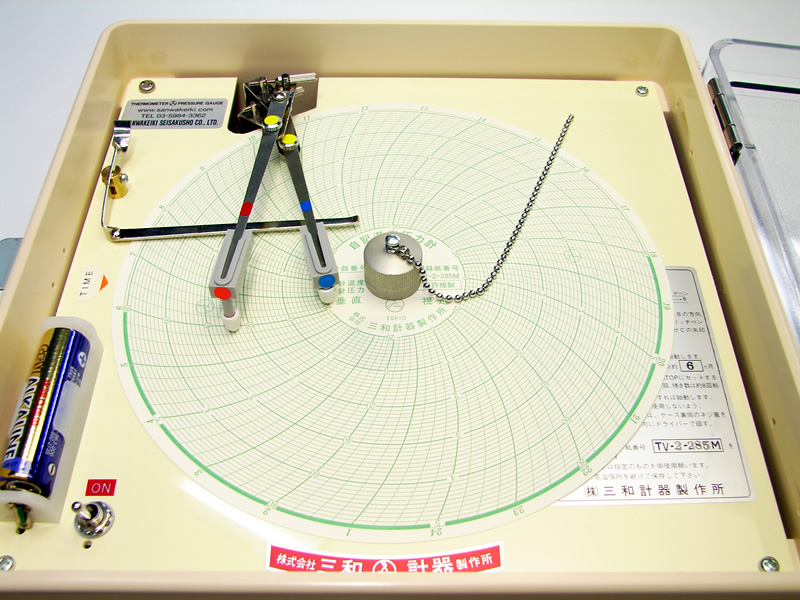

被測定対象の温度と圧力を１枚の記録用紙に同時記録し、赤ペンは温度・青ペンは圧力で差別化します。
温度指示には液体充満圧力式のブルドン管の変位を、圧力指示には圧力変化によるブルドン管の変位を利用し、時計装置によって回転する記録用紙に時々刻々の温度・圧力真空変化を自動的に記録します。
受注生産方式の為、お客様の仕様に合った様々な温度範囲・圧力範囲と１回転の時間、導管長、感温部の寸法・形状等をご選定頂けます。

選定仕様一覧

　各項目をクリックして開き、仕様を選定して下さい。

目盛範囲 × １回転の時間：0 〜 50℃ ／ 0 〜 5MPa × 24h　他

精度：1目盛以内が許容誤差です

用紙No.	大きさ（㎜φ）	温度範囲(下) （℃）	温度範囲(上) （℃）	圧力範囲（MPa）	一回転の時間（h）
TV-1410M	175	-10	40	1.0	24
TV-142M	175	-10	40	2.0	24
HTP-285	175	-20	80	0.5	24
HTP-2810	175	-20	80	1.0	24
TV-2-285M	175	-20	80	5.0	24
HTP-55	175	0	50	5.0	24
TV-2-175M	175	0	150	-0.1〜+0.2	24
HTP-201	175	0	200	1.0	24
HTP-510	175	0	50	10.0	24
NTP-505-2	175	0	50	0.5	2
NTP-2-505M	175	0	50	0.5	4
FTP-515	200	0	50	1.5	24
FTP-505	200	0	50	5.0	24
MTP-141	200	-10	40	1.0	1
MTP-501	200	0	50	0.1	1
MTP-51	200	0	50	1.0	1
MTP-5-5M	200	0	50	5.0	1
MTP-510	200	0	50	10.0	1
MTP-2805K	200	-20	80	5(kPa)	1
MTP-5-5K	200	0	50	50(kPa)	1
MTV-5-5K	200	0	50	-50(kPa)	1
MTP-515	200	0	50	1.5	2
MTV-5-5K2	200	0	50	-50(kPa)	2
STP-505	200	0	50	1.0	6

※現在新規製作が不可（用紙販売のみ）となっている仕様の記録用紙も一覧へ掲載されています。
詳しくはお問合せ下さい。

時計タイプ：回転時間切替式クオーツ時計（1h/12h/24h）【標準】

	回転時間切替式クオーツ時計【標準】（1h/12h/24h） ※単三アルカリ乾電池駆動
	手巻時計【オプション】（1h/12h/24h）※他の回転時間は要ご相談
	高精度手巻時計（要ご相談）【オプション】

導管長：L = 2m SUS-304【標準】

	蛇管タイプ【標準】
	ビニール被覆蛇管タイプ【オプション】
	裸リードタイプ【オプション】 ※感温部が投込式の場合のみ対応可

感温部寸法：l = φ10 × 130㎜（ネジ下） SUS-304　取付ネジ付【標準】

感温部取付ネジ：R3/4 SUS-304【標準】
- 温度計の感温部（取付ネジ付タイプの場合）には以下のネジが付属します。

  R3/4 SUS-304【標準】

  R1/2 SUS-304【オプション】

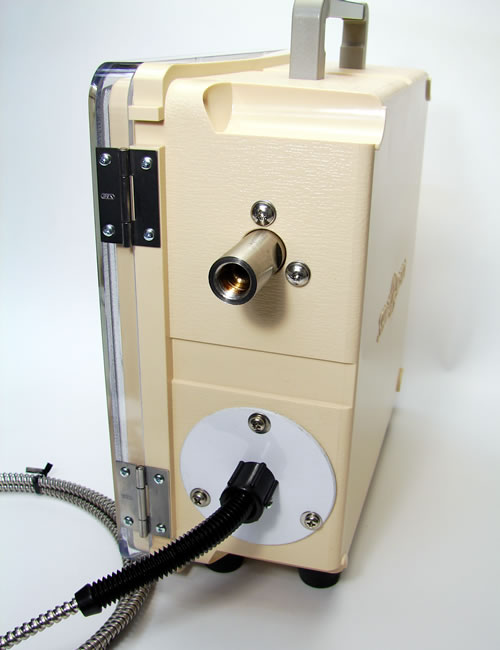

圧力取出口取付ネジ：G3/8B SUS-304【標準】
- 圧力計の取出口には以下のネジが付属します。

  G3/8B SUS-304【標準】

  G1/2B SUS-304【オプション】

	取付ネジ付き【標準】 l寸法はネジ下
	可動ネジ付き【オプション】（コンプレッションフィッティング） l寸法は感温部全長
	投込式【オプション】 l寸法は感温部全長
	簡易フランジ付き【オプション】 l寸法はフランジ下
	簡易可動フランジ付き【オプション】 l寸法は感温部全長
	1/4 Wナット付き【オプション】 l寸法はネジ切下
	L型式【オプション】 l寸法は90度曲がり以下
	Bリード式（タワミ式）【オプション】 l寸法はBリード下

	R3/4 SUS-304【標準】
	R1/2 SUS-304【オプション】

	G3/8B SUS-304【標準】
	G1/2B SUS-304【オプション】

※本仕様は改良のため予告なく変更する事があります

用途の一例

　温度記録を伴う各種配管内の気密漏洩検査，各種プラント内で温度圧力記録管理（主に携帯型），石油関連施設での温度圧力記録管理，石油パイプラインでの温度圧力記録管理，消防設備，地下タンクの温度記録や気密検査，その他一般工業・食品工業・化学工業・鉱業・建設業・ゴム工業・石油石炭工業など温度記録、圧力記録を必要とする産業での利用
