携帯型自記温度計 ST-BF

SNW113
SNW113 SNW113 SNW113 SNW113

携帯型自記温度計 ST-BF  (管理コード: SNW113)

  • ケース材質 : A.B.S樹脂
  • 記録用紙の大きさ : φ175㎜又はφ200㎜
  • 製造カテゴリ : 受注生産品

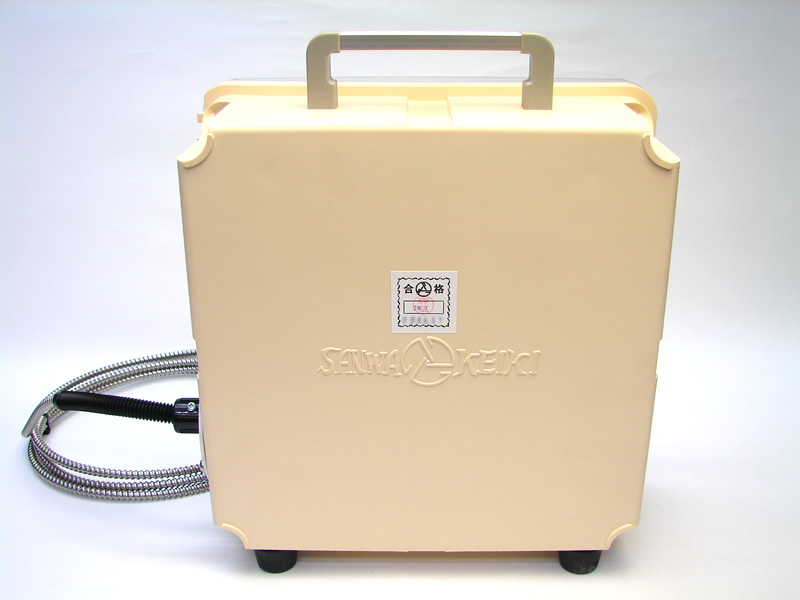

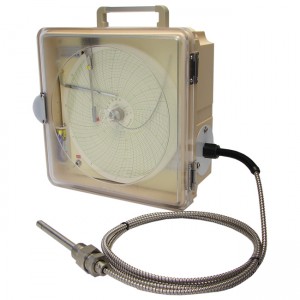

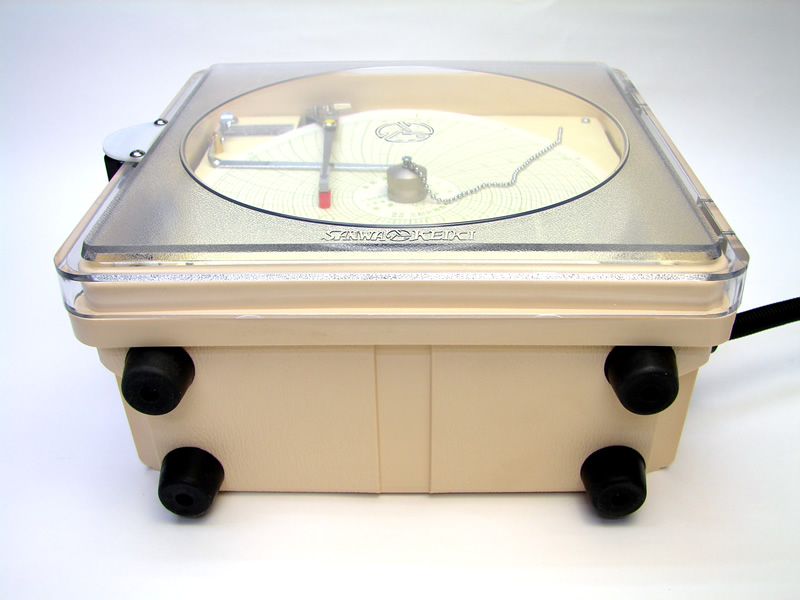

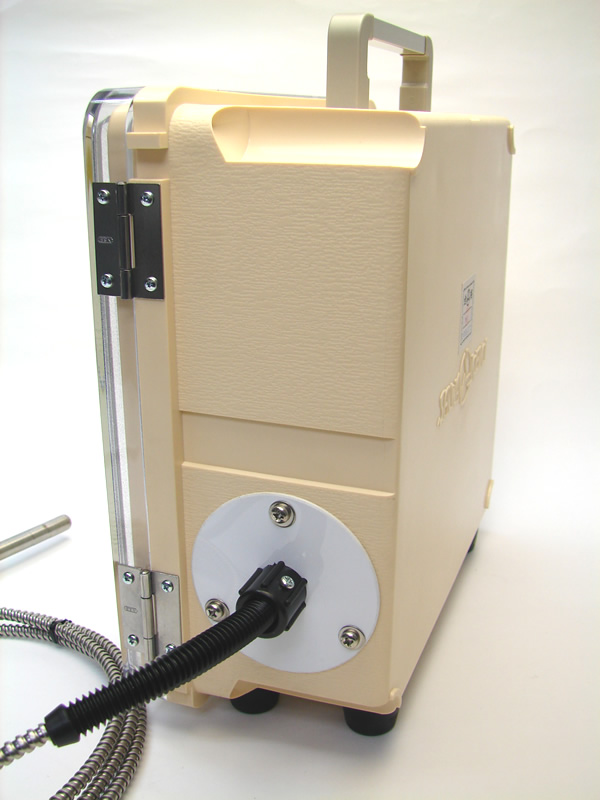

取手が付いた携帯型自記温度計。持ち運びが必要な現場での温度記録用途にお使い下さい。

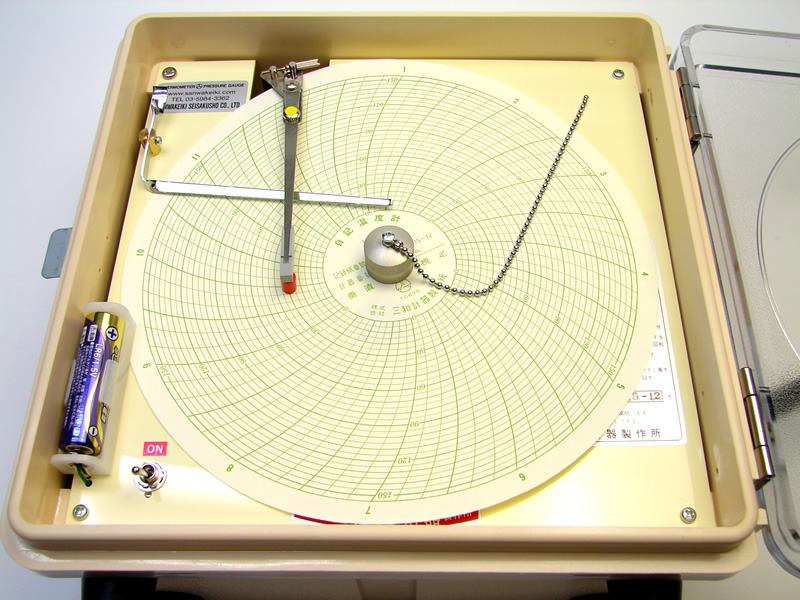

本体内部に封入された液体温度による膨張圧の変化を利用しており、感温部で温度を感知してリード線を経てブルドン管に導き、その動きを拡大して温度指示を行います。記録用紙には回転する時計装置によって刻一刻と温度変化を記録していきます。
受注生産方式の為、お客様の仕様に合った様々な温度範囲と1回転の時間、導管長、感温部の寸法・形状等をご選定頂けます。

選定仕様一覧

 各項目をクリックして開き、仕様を選定して下さい。
  • 目盛範囲 × 1回転の時間:0 〜 100℃ × 24h 他
    • 精度:1目盛以内が許容誤差です
      用紙No. 大きさ
      (㎜φ)
      温度範囲(下)
      (℃)
      温度範囲(上)
      (℃)
      一回転の時間
      (h)
      2040 175 -20 40 168
      Z2040 175 -20 40 744
      HM-24 175 -20 40 24
      HM-64 175 -60 40 24
      KM-44 175 -40 40 168
      KM-64 175 -60 40 168
      KM-105 175 -100 50 168
      KM-155 175 -150 50 168
      ZKM−44 175 -40 40 744
      ZKM−45 175 -40 50 744
      ZKM−105 175 -100 50 744
      H-10 175 0 100 24
      H-12 175 0 120 24
      H-15 175 0 150 24
      H-20 175 0 200 24
      H-30 175 0 300 24
      K-5 175 0 50 168
      K-10 175 0 100 168
      K-15 175 0 150 168
      1030 175 -10 30 168
      F-5 200 0 50 24
      F-8 200 0 80 24
      F-10 200 0 100 24
      F-12 200 0 120 24
      F-15 200 0 150 24
      F-20 200 0 200 24
      F-30 200 0 300 24
      G-5 200 0 50 168
      G-10 200 0 100 168
      204040 200 -40 40 24
      202080 200 -20 80 24
      201030 200 -10 30 168
      2010012 200 0 100 12
      20120-12 200 0 120 12
      2015-12 200 0 150 12
      S-5 200 0 50 6
      ※現在新規製作が不可(用紙販売のみ)となっている仕様の記録用紙も一覧へ掲載されています。
      詳しくはお問合せ下さい。
  • 時計タイプ:回転時間切替式クオーツ時計(1h/12h/24h)【標準】
    • ※従来の単時間回転式クオーツ時計は廃番となりました。
      在庫限りで生産終了となりますので、詳しくはお問い合わせ下さい。


      回転時間切替式クオーツ時計【標準】
      (1h/12h/24h)
      ※単三アルカリ乾電池駆動
      回転時間切替式クオーツ時計【オプション】
      (30min/1h/2h/4h/6h/8h/12h/24h/48h/72h/96h)
      ※単三アルカリ乾電池駆動
      クロッククオーツ時計(24h)【オプション】
      ※単三アルカリ乾電池駆動
      電気時計【オプション】
      AC100V 50Hz又は60Hz ・ AC200V 50Hz又は60Hz
      ※1回転12h又は24hのみ
      手巻時計(要ご相談)【オプション】
  • 導管長:L = 2m SUS-304【標準】
    • 最長7mまで製作可。10cm単位でご指定下さい。
      ※5m以上はご相談下さい
      蛇管タイプ【標準】
      ビニール被覆蛇管タイプ【オプション】
      裸リードタイプ【オプション】
      ※感温部が投込式の場合のみ対応可
  • 感温部寸法:l = φ10 × 130㎜(ネジ下) SUS-304 取付ネジ付【標準】
    • 温度範囲により最小寸法(l寸法)が変わります。詳しくはお問い合わせ下さい。
      取付ネジ付き【標準】
      l寸法はネジ下
      可動ネジ付き【オプション】
      (コンプレッションフィッティング)
      l寸法は感温部全長
      投込式【オプション】
      l寸法は感温部全長
      簡易フランジ付き【オプション】
      l寸法はフランジ下
      簡易可動フランジ付き【オプション】
      l寸法は感温部全長
      1/4 Wナット付き【オプション】
      l寸法はネジ切下
      L型式【オプション】
      l寸法は90度曲がり以下
      Bリード式(タワミ式)【オプション】
      l寸法はBリード下
  • 感温部取付ネジ:R3/4 SUS-304【標準】
    • 温度計の感温部(取付ネジ付タイプの場合)には以下のネジが付属します。
      R3/4 SUS-304【標準】
      R1/2 SUS-304【オプション】
※本仕様は改良のため予告なく変更する事があります

用途の一例

 各種配管内の温度記録管理,石油関連施設での温度記録管理,石油パイプラインの温度記録管理,食品関連工場での温度記録管理,その他一般工業・食品工業・化学工業・鉱業・建設業・ゴム工業・石油石炭工業など温度記録を必要とする産業での利用
